热电偶

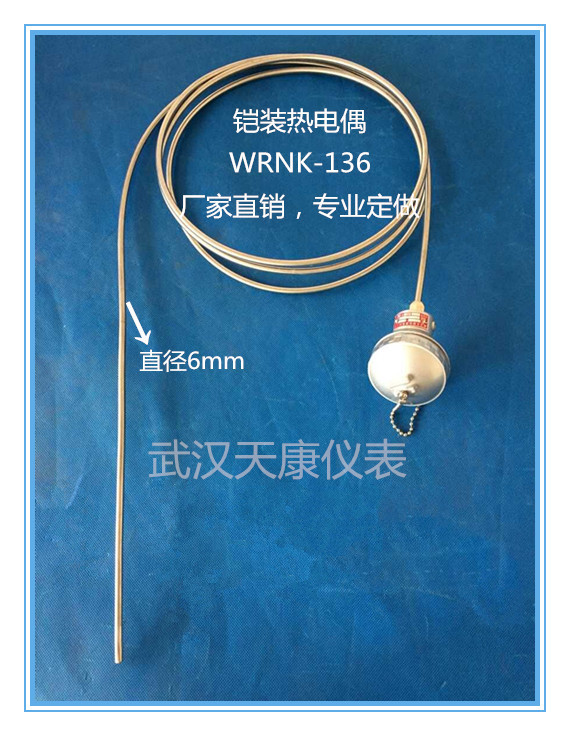

铠装热电偶:WRNK-136

型号:WRNK-136 分度号:K (可选) 探头长度:3200mm(可选) 探头直径:6mm (可选) )测温范围:0-1300℃ 接受定制,详情可咨询:189-7158-6118


  • 产品详情
  • 技术参数
  • 优势与服务


  • 采用耐高温不锈钢材质


    K型热电偶测温探头



    分度号:K(E、B、S、N、J、PT100可选)


    保护管长度:3200mm (可选)


    保护管直径:6mm(可选)


    测温范围:0-1300℃
    安装方式:直插式(螺纹、卡套螺纹、法兰可选)



    可订制,详情请联系:189-7158-6118












  •    铠装热电偶作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。铠状热电偶具有能弯曲、耐高压、热响应时快和坚固耐用等许多优点,它和工业用装配式热电偶一样,作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。

    内容简介:

            铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点,它和工业用装配式热电偶一样,作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用,同时,亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。与装配式热电偶相比,铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。

    工作原理:

            是两种不同成份的导体两端经焊接,形成回路,直接测温端叫工作端,接线端子端叫冷端,也称参比端。当工作端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端温度升高而增长,热电动势的大小只和热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。铠装热电偶的结构原理是,是由导体、高绝缘氧化镁、外套1Cr18Ni9Ti不锈钢保护管,经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构,并配以各种安装固定装置组成。

    特点:

             铠装热电偶是温度测量中应用最广泛的温度器件,他的主要特点就是测温范围宽,性能比较稳定,同时结构简单,动态响应好,更能够远传4-20mA电信号,便于自动控制和集中控制。热电偶的测温原理是基于热电效应。将两种不同的导体或半导体连接成闭合回路,当两个接点处的温度不同时,回路中将产生热电势,这种现象称为热电效应,又称为塞贝克效应。闭合回路中产生的热电势有两种电势组成;温差电势接触电势。温差电势是指同一导体的两端因温度不同而产生的电势,不同的导体具有不同的电子密度,所以他们产生的电势也不相同,而接触电势顾名思义就是指两种不同的导体相接触时,因为他们的电子密度不同所以产生一定的电子扩散,当他们达到一定的平衡后所形成的电势,接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。

    国际上应用的热电偶具有一个标准规范,国际上规定热电偶分为八个不同的分度,分别为B,R,S,K,N,E,J和T,其测量温度的最低可测零下270摄氏度,最高可达1800摄氏度,其中B,R,S属于铂系列的热电偶,由于铂属于贵重金属,所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。热电偶的结构有两种,普通型和铠装型。普通性热电偶一般由热电极,绝缘管,保护套管和接线盒等部分组成,而铠装型热电偶则是将热电偶丝,绝缘材料和金属保护套管三者组合装配后,经过拉伸加工而成的一种坚实的组合体。但是热电偶的电信号却需要一种特殊的导线来进行传递,这种导线我们称为补偿导线。不同的热电偶需要不同的补偿导线,其主要作用就是与热电偶连接,使热电偶的参比端远离电源,从而使参比端温度稳定。补偿导线又分为补偿型和延长型两种,延长导线的化学成分与被补偿的热电偶相同,但是实际中,延长型的导线也并不是用和热电偶相同材质的金属,一般采用和热电偶具有相同电子密度的导线代替。补偿导线的与热电偶的连线一般都是很明了,热电偶的正极连接补偿导线的红色线,而负极则连接剩下的颜色。一般的补偿导线的材质大部分都采用铜镍合金

    测温原理:

            电偶是用两种不同成份的导体焊接在一起,两端温度不同时,在回路中就会有热电势产生,因此势电偶是通过测量电势从而测量温度的一种感温原件,它是一种变换器,它能将温度信号转变为电信号再由显示仪表显示出来。
    热电偶测量温度的基本原理是热电效应,将两种不同成份的金属导体首尾相连接成闭合回路,如两接点的温度不等,则在回路中就会产生热电动势,形成热电流,这就是热电效应。热电偶就是将两种不同的金属材料一端焊接而成,焊接的一端叫做测量端,未焊接的一端叫做参考端,参考端在使用时通常恒定在一定的温度(如00C)当对测量端加热时,在接点处有热电势产生。如参考端温度恒定,其热电势的大小和方向只与两种金属材料的特性和测量端的温度有关,而与势电偶的精细和长短无关。当测量端的温度改变后,势电势也随之改变,并且温度和热电势之间有一固定的函数关系,利用这个关系就可以测量温度。
